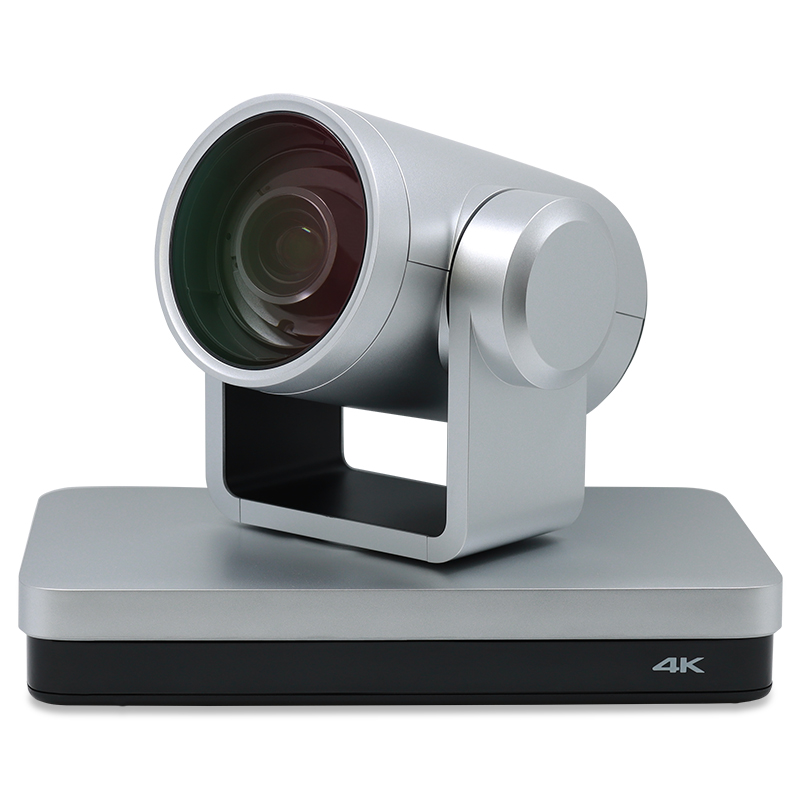

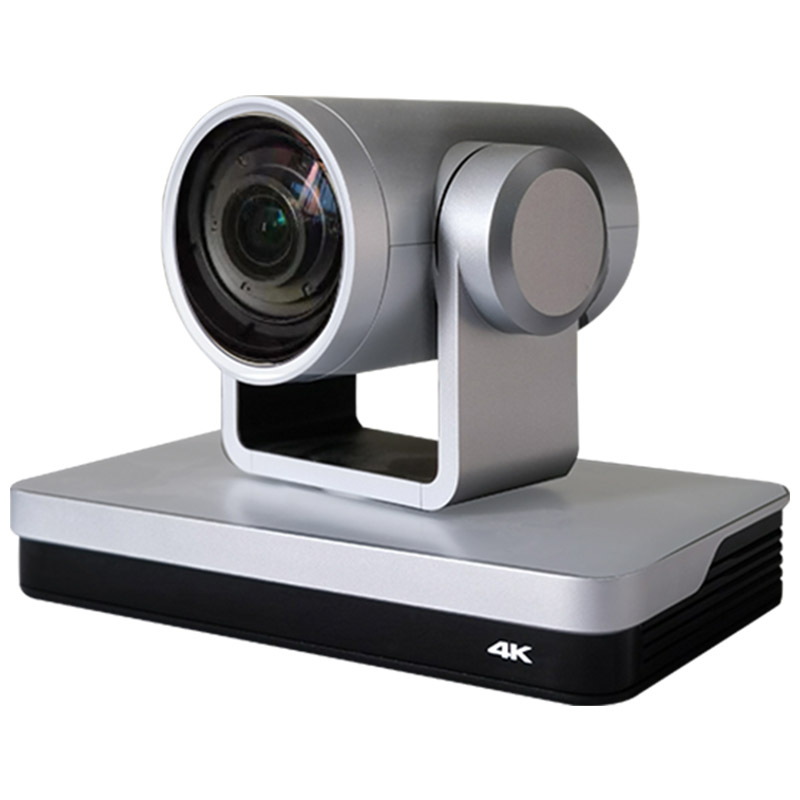

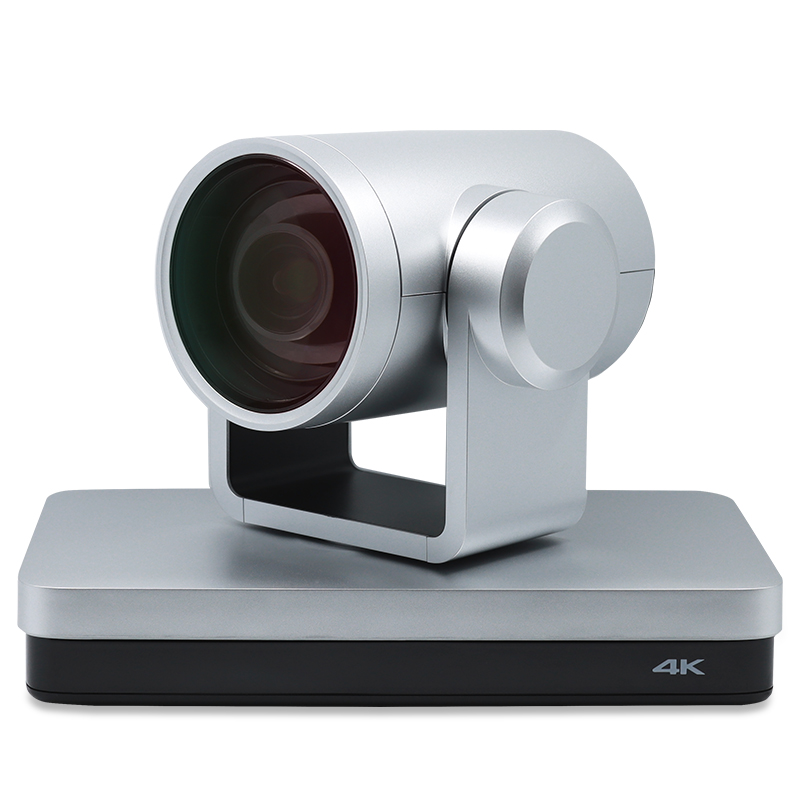

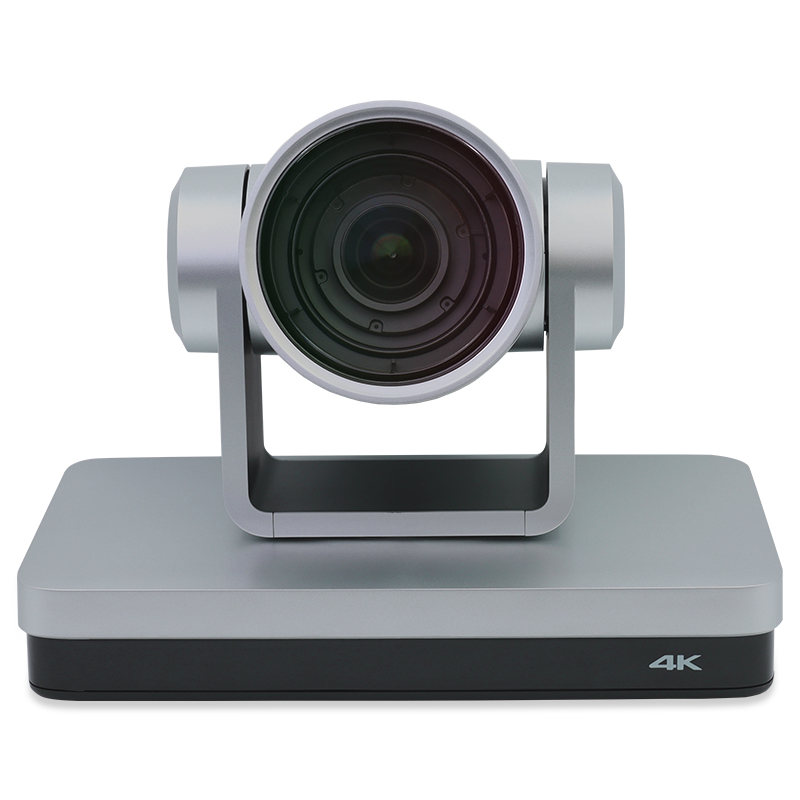

產品型號：CSZX-HK12A/UHD
CSZX-HK12A/UHD是一款全新的高清4K攝像機，12X光學變焦81°廣角鏡頭。支持目前業界高清圖像并兼容4K60、4K30、4K25、1080p60、1080p50、1080p30、1080p25等高清圖像分辨率；支持AWB、AE、AF三位一體圖像自動調節，達到業界較高的視頻處理能力。
產品特點
-
時尚簡潔外觀設計：造型一體化設計，超大廣角，大變倍，時尚高雅，專業視覺感，外形大方簡潔，具有親和，得體等美感。
-
一流圖像質量：采用Sony高品質830W像素CMOS圖像傳感器，最高分辨率支持4K@60fps，輸出幀率高達60幀/秒；呈現清晰逼真的高清視頻，生動地展現人物的表情和動作，提供超一流的清晰度和分辨率的圖像質量。
-
光學12倍鏡頭：高性能快速穩定的自動聚焦鏡頭，12倍光學變焦，方便進行遠景視頻拍攝，輕松定位于遠距離的景象，體現遠距離的細膩效果；傳感器支持WDR（寬動態范圍），在有強烈明暗反差的環境下（如逆光），能夠清晰捕捉景物成像。
-
81°廣角鏡頭：可采集寬視覺圖像，使場景視野更寬廣。配置水平視角約81°，垂直視角約60°的廣角鏡頭，不需另外配置特有廣角鏡頭，即可實現超大拍攝范圍，完美呈現大會議室，大屏幕等場景的更多細節。
-
豐富完善的無損的高清輸出接口：支持HDMI、USB 2.0、SDI、LAN，可同時輸出4K視頻。USB接口方便連接PC和一體機大屏實現超高清視頻傳輸，支持MJPG、H264、YUY2、NV12四種編碼格式，同時兼容USB2.0；HDMI1.4接口滿足業界各種終端無縫連接。LAN口可傳輸圖像、音頻的同時還可方便軟件性能升級和管理，支持POE供電。
-
三位一體的圖像自動聚焦技術： 注重圖像的智能處理，提供自動白平衡（AWB）、自動曝光（AE)、自動聚焦（AF)功能，完全自動適應環境，實現最佳的圖像效果，達到完美三位一體圖像自動調節
-
低噪聲高信噪比：低噪聲CMOS有效地保證了畫面的超高信噪比。采用先進的2D、3D降噪技術，進一步降低了噪聲，同時又能確保圖像清晰度。
-
強大的平移/俯仰/縮放機制：配備高精度定位云臺，提供業界領先的±0.1度高精確定位，移動迅速，拍攝方位擴展至81度廣角
-
多種音視頻壓縮標準：LAN接口支持H.265/H.264視頻壓縮；USB2.0接口支持MJPG、H264、YUY2、NV12；A-IN接口支持AAC、MP3、G.711A音頻壓縮編碼。
-
音頻輸入接口：支持8000、16000、32000、44100、48000采樣頻率，支持AAC、MP3、G.711A音頻編碼。
-
多種網絡協議：支持ONVIF、GB/T28181、RTSP、RTMP協議；支持RTMP推送模式，輕松鏈接流媒體服務器(Wowza、FMS)；支持RTP組播模式，支持網絡全命令VISCA控制協議。
-
控制接口：RS422（兼容RS485）輸出、RS232輸入\輸出；RS232支持級聯，方便工程安裝使用。
-
多種控制協議：支持VISCA、PELCO-D、PELCO-P協議，支持自動識別協議。
-
多預置位：支持多達255個預置位(遙控器設置調用為10個)。
-
應用場所多：會議、教育、醫療、政務、云視頻、協同辦公、多媒體融合、應急指揮、廣播、司法、公安、軍隊等系統應用。
技術參數
|
攝像機、鏡頭參數 |
|
|
參數/型號 |
CSZX-HK12A/UHD |
|
光學變倍 |
12倍光學變焦 |
|
焦距范圍 |
f=3.85 mm～43.06 mm ±5% |
|
視場角 |
水平：7.59?（窄角）～ 81?（廣角） 垂直：4.6?（窄角）～50.0?（廣角） |
|
光圈系數 |
F1.8 ～F3.56±5% |
|
圖像傳感器 |
1/2.5英寸830萬像素CMOS圖像傳感器 |
|
有效像素 |
8.51M有效像素 16：9 |
|
視頻信號 |
HDMI輸出支持的視頻格式： 4KP@60fps、4KP@50fps、4KP@30fps、 4KP@25fps、1080P@60fps、 1080P@50fps、1080I@60fps、1080I@50fps、 1080P@30fps、1080P@25fps、 720P@60fps、720P@50fps；
SDI輸出支持的視頻格式： 1080P@60fps、1080P@50fps、1080I@60fps、 1080I@50fps、1080P@30fps、1080P@25fps、
USB2.0輸出支持視頻格式: YUY2/NV12支持640×360P30fps、 640×480P30fps、320×176P30fps MJPEG/H.264支持3840×2160P30fps、 1920×1080P30fps、1280×720P30fps、 1024×576P30fps、960×540P30fps、 800×448P30fps、640×360P30fps、 640×480P30fps、320×176P30fps |
|
低照度值 |
0.05Lux(F1.8, AGC ON) |
|
數字降噪 |
2D﹠3D數字降噪 |
|
白平衡模式 |
自動/手動/一鍵白平衡/指定色溫 |
|
聚焦模式 |
自動/手動/一鍵聚焦 |
|
曝光模式 |
自動、手動、快門優先、光圈優先、亮度優先 |
|
光圈參數 |
F1.8 ～ F11、CLOSE |
|
快門速度 |
1/25～1/10000 |
|
背光補償 |
開/關 |
|
動態范圍 |
關/動態等級調整 |
|
視頻調節 |
亮度、色度、飽和度、對比度、銳度、黑白模式、伽馬曲線 |
|
信噪比 |
≥50dB |
| 接口功能性能 | |
|
產品接口 |
HDMI、SDI、LAN(POE)、 USB2.0、A-IN、RS232-IN、
RS232-OUT、RS422（兼容RS485）、旋轉撥碼、DC12V電源、電源開關 |
|
視頻壓縮格式 |
LAN接口支持：H.264、H.265 USB 2.0接口支持：MJPG、H264、YUY2、NV12 |
| 音頻輸入接口 |
雙聲道3.5mm線性輸入 |
|
音頻輸出接口 |
HDMI、SDI、LAN、USB2.0 |
|
音頻壓縮格式 |
AAC、MP3、G.711A |
|
網絡接口 |
10M/100M/1000M自適應以太網口，支持POE供電，支持音視頻輸出 |
|
網絡協議 |
RTSP、RTMP、ONVIF、GB/T28181；支持網絡VISCA控制協議；
支持遠程升級、遠程重啟、遠程復位 |
|
控制接口 |
RS232-IN、RS232-OUT、RS422兼容RS485 |
|
串口通訊協議 |
VISCA/Pelco-D/Pelco-P；支持波特率115200/38400/9600/4800/2400 |
|
USB通訊協議 |
UVC（視頻通訊協議），UAC（音頻通訊協議） |
|
電源接口 |
HEC3800電源插座(DC12V) |
|
電源適配器 |
輸入AC110V~AC220V ；輸出DC12V/2.5A |
|
輸入電壓 |
DC12V±10% |
|
輸入電流 |
<1A |
|
整機功耗 |
<12W |
| 云臺參數 | |
|
水平轉動 |
-110°～+110° |
|
俯仰轉動 |
-30°～+30° |
|
水平控制速度 |
0.1°/s～100°/s |
|
俯仰控制速度 |
0.1°/s～70°/s |
|
預置位速度 |
水平：100°/s，俯仰：70°/s |
|
預置位數量 |
用戶最多可設置255個預置位（遙控器10個） |
| 其它參數 | |
|
儲藏溫度 |
-10℃～+60℃ |
|
儲藏濕度 |
20%～95% |
|
工作溫度 |
-10℃～+50℃ |
|
工作濕度 |
20%～80% |
|
尺寸 |
220（長）mm×144mm（寬）×159mm（高） |
|
重量（約） |
約1.7kg |
|
使用環境 |
室內 |
|
附件 |
|
| 隨機附件 |
電源適配器、RS232控制線、USB2.0連接線、遙控器、說明書、保修卡&合格證 |
|
配附 |
吸頂安裝支架或者壁裝安裝支架隨機配送 |

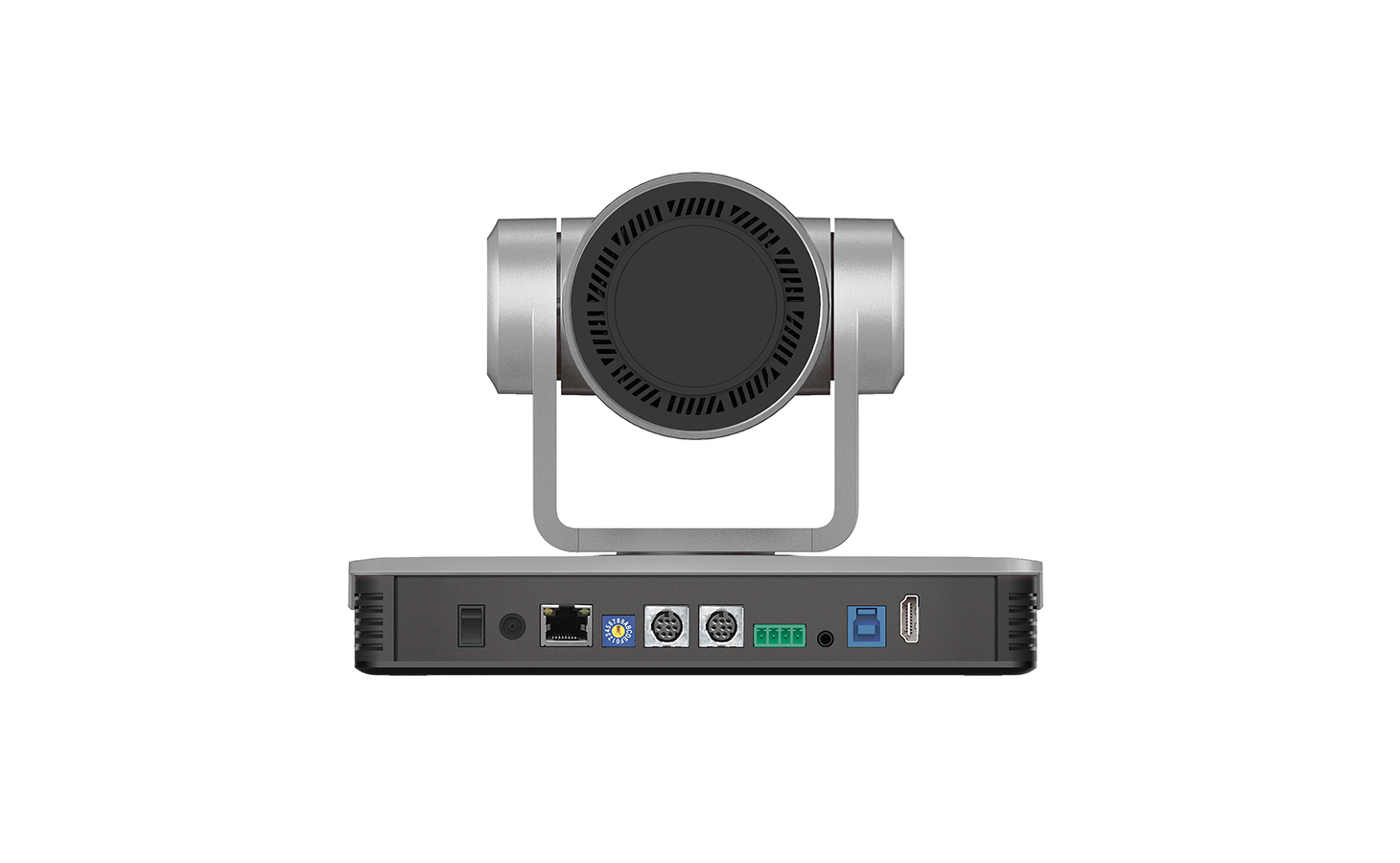

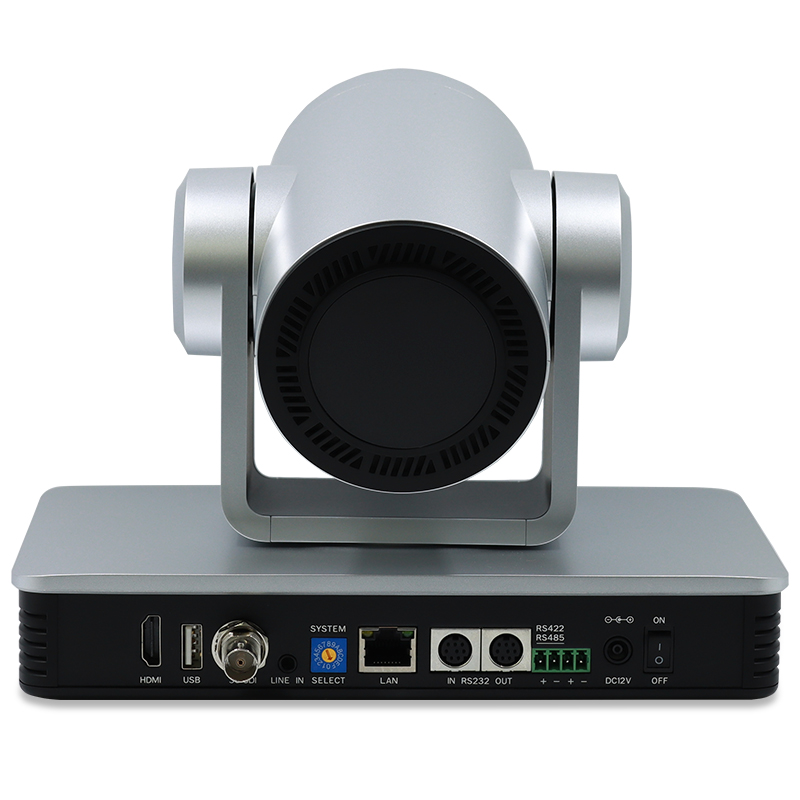

接口示意圖

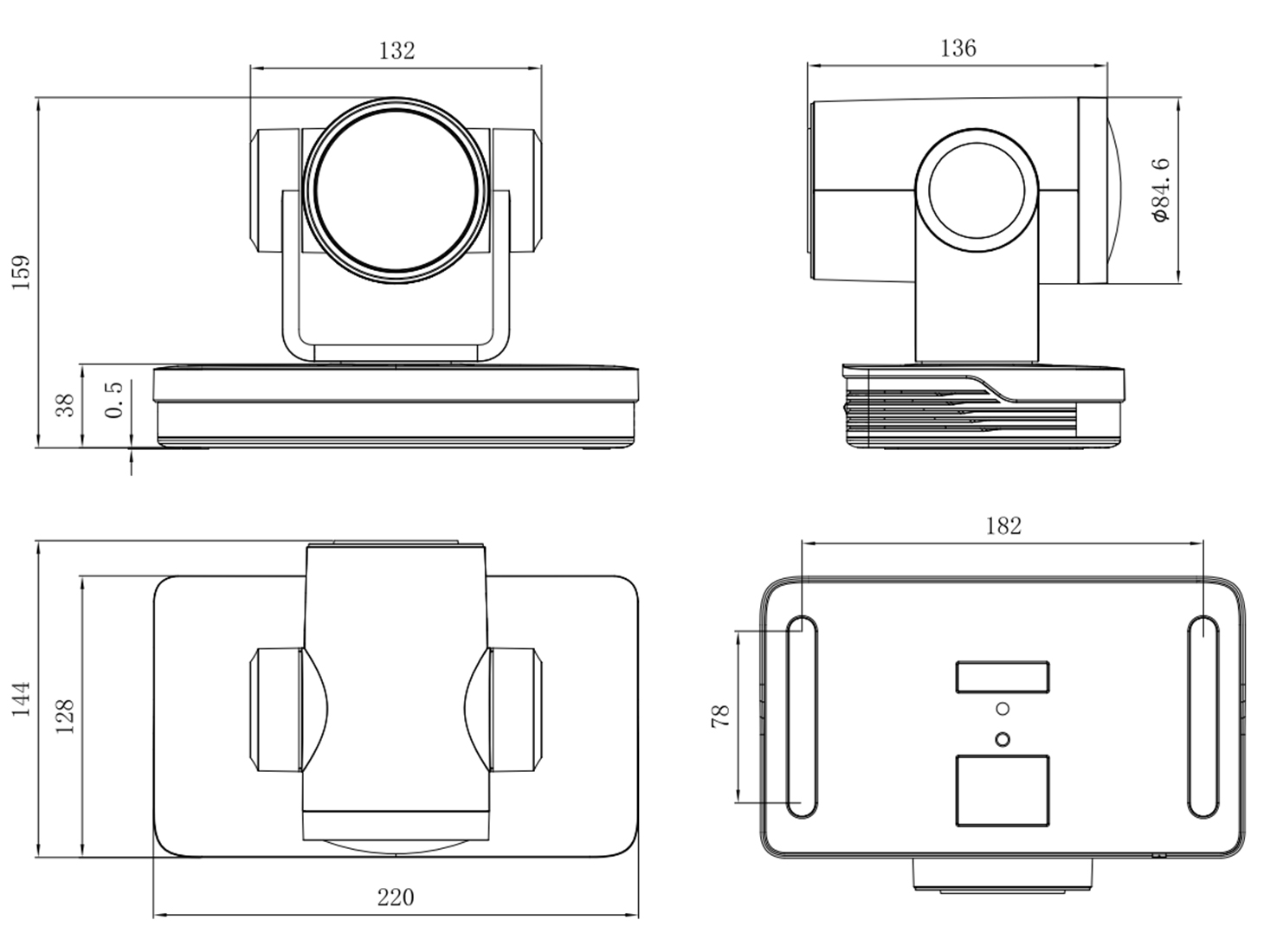

尺寸圖(單位：mm)
