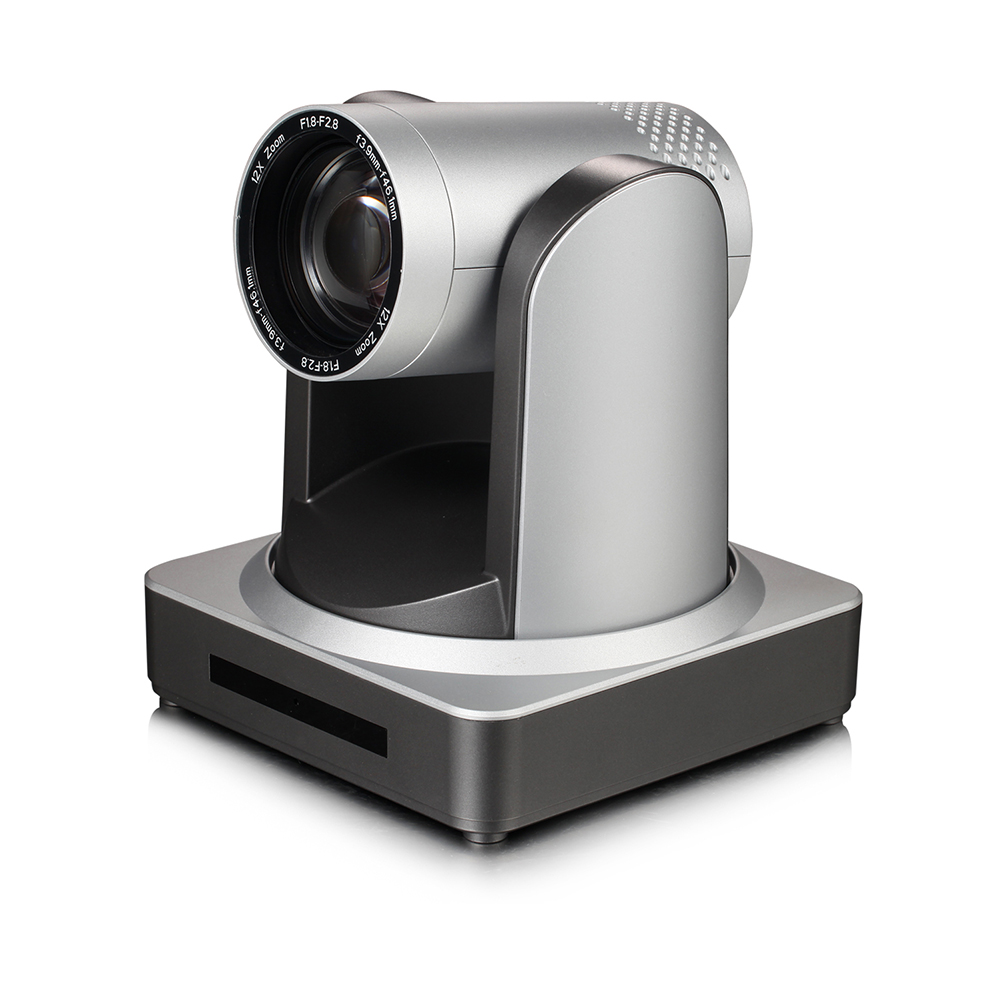

產品型號：CSZX-HM20P/USB
CSZX-HM20P/USB系列具有完善的功能、優異的性能、豐富的接口；ISP處理技術和算法，使得圖像效果生動逼真、畫面亮度均勻、光色層次感強、清晰度高、色彩還原性好。支持H.264+/H.264編碼，在低帶寬下使得畫面更加流暢、清晰。
產品特點
- 圖像質量：采用1/2.8英寸207萬像素高品質圖像傳感器，最大分辨率可達1920x1080，輸出幀率高達60幀/秒。
- 54.7角度鏡頭：20倍光學變倍鏡頭，無畸變寬視角。
- 三位一體的圖像自動聚焦技術：注重圖像的智能處理，提供自動白平衡（AWB）、自動曝光（AE)、自動聚焦（AF)功能,完全自動適應環境，實現最佳的圖像效果，達到完美三位一體圖像自動調節。
- 低噪聲高信噪比：低噪聲CMOS有效地保證了攝像機視頻的超高信噪比。采用2D、3D降噪技術，進一步降低了噪聲，同時又能確保圖像清晰度。
- 豐富完善的無損的高清輸出接口：支持HDMI，USB3.0、有線LAN、
- 多種音視頻壓縮標準：支持H.264+/H.264視頻壓縮，支持AAC、MP3、G.711A音頻壓縮；支持高達1920x1080分辨率60幀/秒壓縮；
- 音頻輸入接口：支持8000、16000、32000、44100、48000采樣頻率，支持AAC、MP3、G.711A音頻編碼。
- 多種網絡協議：支持ONVIF、GB/T28181、RTSP、RTMP協議；支持RTMP推送模式，輕松鏈接流媒體服務器(Wowza、FMS)；支持RTP組播模式，支持網絡全命令VISCA控制協議。
- 控制接口：RS485、RS232；RS232支持級聯，方便工程安裝使用。
- 多種控制協議：支持VISCA、PELCO-D、PELCO-P協議，支持自動識別協議。
- 超級靜音云臺：采用高精度步進電機以及精密電機驅動控制器，確保云臺低速運行平穩，并且無噪聲。
- 低功耗休眠功能：支持低功耗休眠/喚醒，休眠時功耗低于400mW。
- 多預置位：支持多達255個預置位(遙控器設置調用為10個)。
- 應用場所多：遠程教育、教學錄播、會議系統、遠程培訓、遠程醫療、庭審系統、應急指揮系統系統等。
技術參數
|
參數/型號 |
CSZX-HM20P/USB |
|
攝像機、鏡頭參數 |
|
|
圖像傳感器 |
1/2.8英寸高品質CMOS傳感器 |
|
有效像素 |
207萬、16：9 |
|
視頻信號 |
HDMI接口視頻格式: 1080P60/50/30/25/59.94/29.97；1080I60/50/59.94； 720P60/50/30/25/59.94/29.97 USB3.0接口視頻格式： USB3.0: 1920×1080P60/50/30/25； 1280×720P60/50/30/25； 960×540P30；640×360P30； 640×480P30； 352×288P30；800×600P30； USB3.0兼容USB2.0: 960×540P30；640×360P30； 1280×720P10/15；720×576P50； 720×480P60； 640×480P30 ； 352×288P30 ；800×600P30； USB2.0接口視頻格式： 176×144/320×240/320×180/352×288/640×480/ 720×480/720×576/640×360/800×600/960×540/ 1024×576/1024×768/1280×720/ 1920×1080P30/25/20/15/10/5 |
|
鏡頭光學變倍 |
20倍光學變焦 f=5.5～110mm |
|
視角 |
54.7° |
|
光圈系數 |
F1.6 – F3.5 |
|
數字變倍 |
X10 |
|
最低照度 |
0.5Lux(F1.8, AGC ON) |
| 數字降噪 |
2D﹠3D數字降噪 |
|
白平衡 |
自動/手動/一鍵白平衡 /3000K/3500K/4000K/ 4500K/5000K/5500K/ 6000K/6500K/7000K |
| 聚焦 |
自動/手動/一鍵聚焦 |
|
光圈 |
自動/手動 |
|
電子快門 |
自動/手動 |
|
背光補償 |
開/關 |
|
動態范圍 |
關/動態等級調整 |
|
視頻調節 |
亮度、色度、飽和度、對比度、銳度、黑白模式、伽馬曲線 |
|
信噪比 |
>55dB |
|
接口功能性能 |
|
|

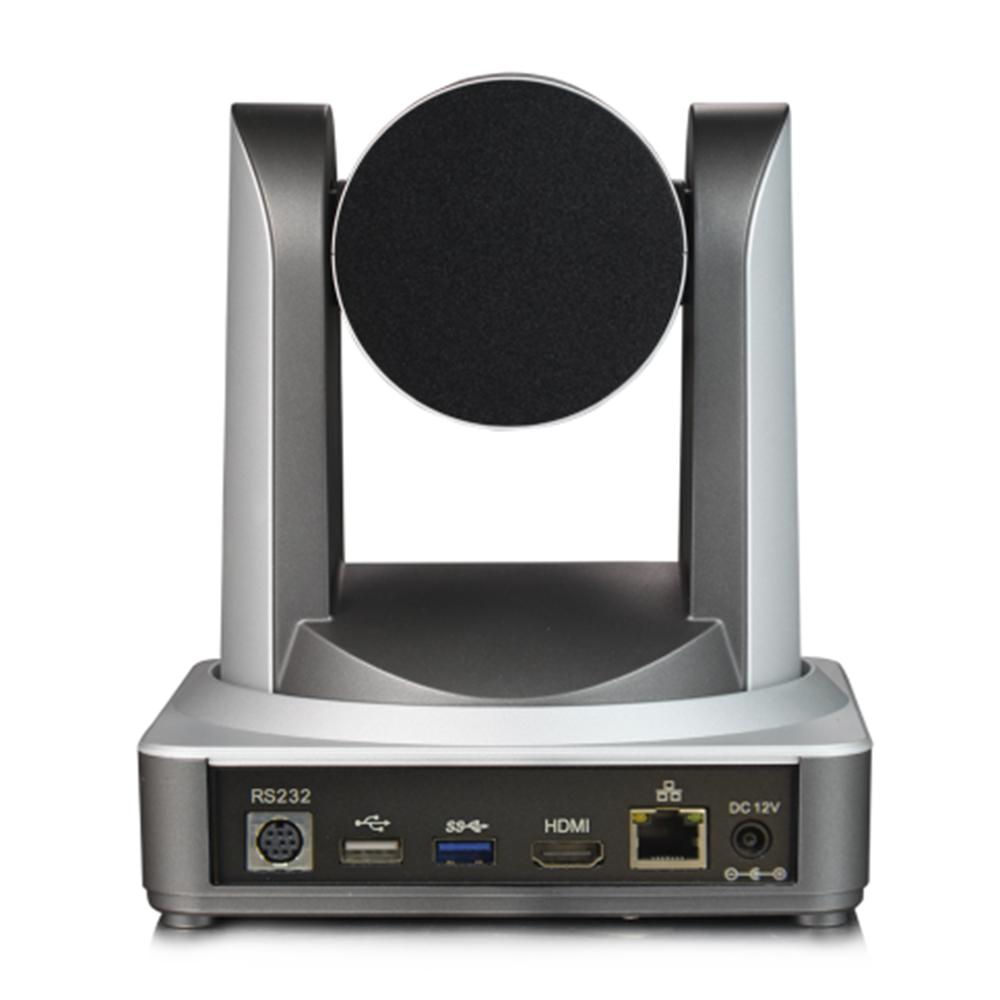

視頻輸出接口 |
HDMI、LAN、USB3.0、USB2.0 |
|
圖像碼流 |
雙碼流輸出 |
|
視頻壓縮格式 |
H.264+、H.264 |
|
音頻輸入接口
|
A-IN：雙聲道3.5mm線性輸入 |
|
音頻壓縮格式 |
AAC、MP3、G.711A |
|
網絡接口 |
100M網口（10/100BASE-TX）5GWiFi(可選) |
|
網絡協議 |
RTSP、RTMP、ONVIF、GB/T28181；支持網絡VISCA控制協議； 支持遠程升級、遠程重啟、遠程復位 |
|
控制接口 |
RS232（環通）、RS485 |
|
控制協議 |
協議：VISCA/Pelco-D/Pelco-P；波特率：115200/9600/4800/2400 |
| 電源接口 |
HEC3800電源插座(DC12V) |
|
電源適配器 |
輸入AC110V-AC220V輸出DC12V/1.5A |
|
輸入電壓 |
DC12V±10% |
|
輸入電流 |
1A（最大） |
|
功耗 |
12W(最大) |
|
云臺參數 |
|
|
水平轉動 |
-170°～+170° |
|
俯仰轉動 |
-30°～+90° |
|
水平控制速度 |
0.1 ～60°/秒 |
|
俯仰控制速度 |
0.1～30°/秒 |
|
預置位速度 |
水平：60°/秒，俯仰：30°/秒 |
|
預置位數量 |
用戶最多可設置255個預置位（遙控器10個） |
|
其它參數 |
|
|
儲藏溫度 |
-10℃～+60℃ |
|
儲藏濕度 |
20%～95% |
|
工作溫度 |
-10℃～+50℃ |
|
工作濕度 |
20%～80% |
|
尺寸 |
長×寬×高約：150mm×150mm×167.5mm |
|
重量（約） |
1.4kg |
|
使用環境 |
室內 |

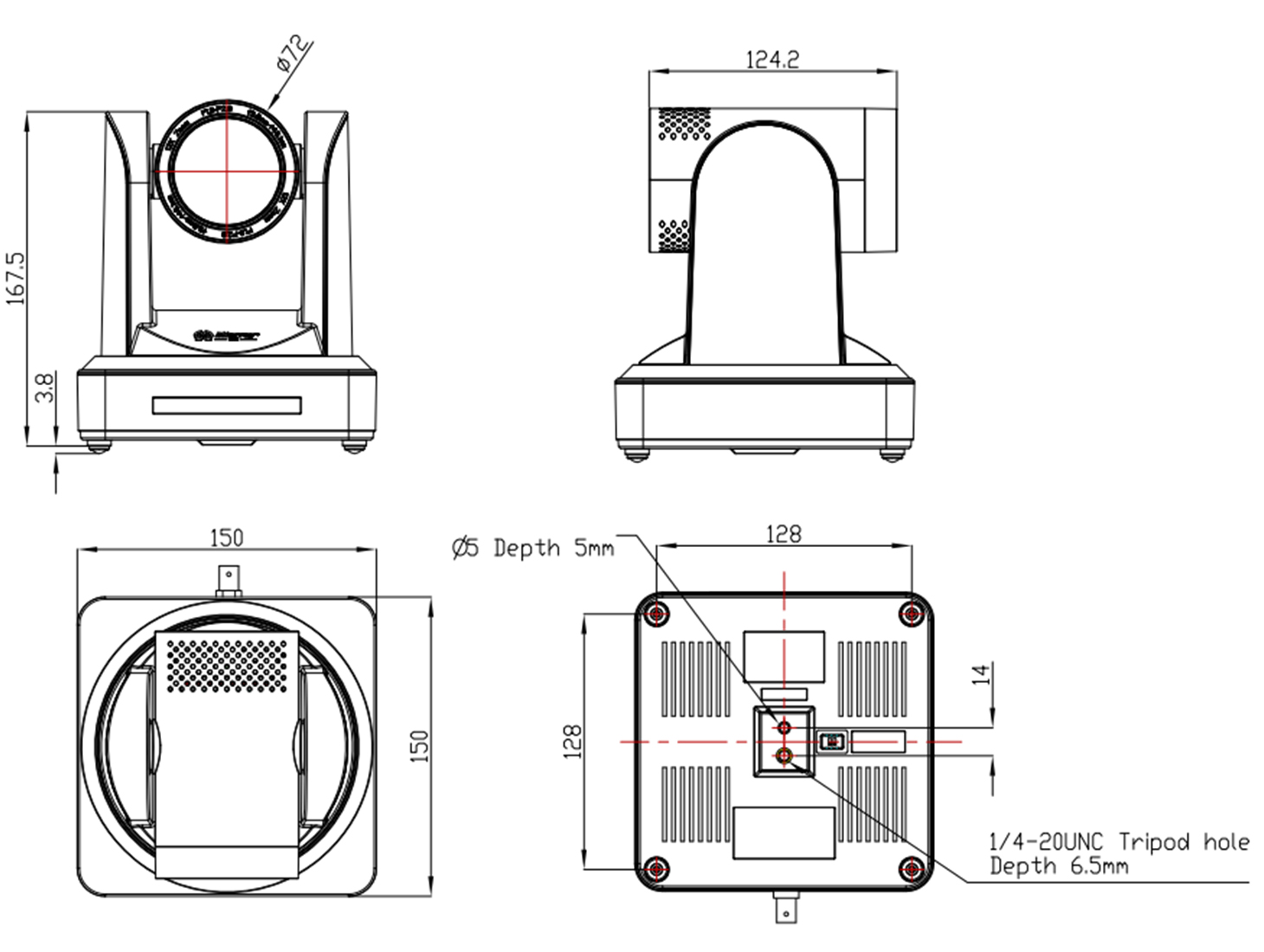

尺寸圖(單位：mm)
